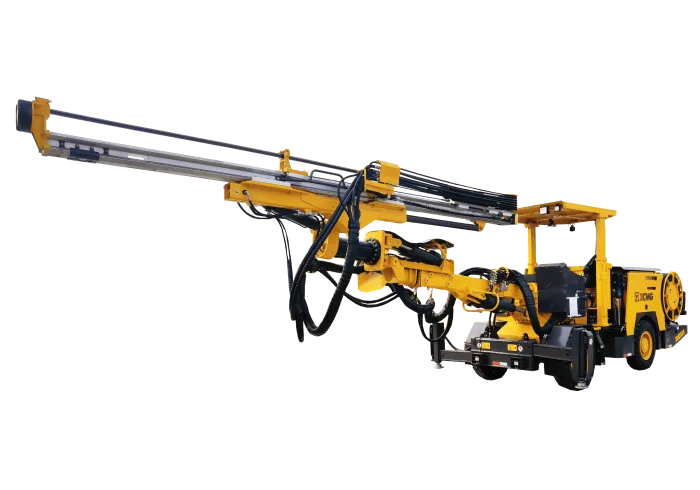

ZJ 135 Subteran Deep Hole Mining Drilling Drilling
ZJ135 platformă de găurire a găurilor adânci subterane
Descrierea produselor
ZJ 135 Subteran Deep Deep Hole Drilling Drilling, numită și „Jumbo Longhole Drill”, este proiectată pentru a exploda găurirea găurilor în minele subterane non-de-cărbune. De asemenea, acceptă forajul de cablu de ancorare.
Potrivit pentru drumuri de la 3,2m × 3,2 m la 7,5m × 5m, actuatorul său oferă alunecare orizontală, rotație de 360 de grade și schimbări duble de 45 de grade pentru foraj agil în orice unghi.
Produse lumini înalte
Motor diesel Yuchai
Injecție de combustibil controlată electronic;
consum mai mic de combustibil
Exercițiu de rocă performant stabil
Putere de impact ridicat, eficiență ridicată de foraj, probabilitate scăzută de lipire
Braț robotizat versatil
Structura „rulmentului de legătură + cilindrului de ulei de leagăn” este adoptată,
Sistem avansat de foraj
Control sensibil la încărcare, producție la cerere și rata ridicată de utilizare a energiei
Proiectare detaliu de siguranță
Consola de control de la distanță, flexibilă și convenabilă de mișcat;
Utilizați mai multe uși de acces, care este convenabil pentru întreținere și reparații;
Spațiu de apreciere a valorii
Sistemul de control al unei bune deschideri. Este dezvoltat pe baza controlerului, care poate fi adăugat cu ușurință diverse module funcționale;
Tehnologie cheie
01. Drill Rock
Adoptați burghie de rocă de mare putere, design dublu tampon, eficiență ridicată de foraj, probabilitate scăzută de lipire
| Diametrul găurii | 64-102 mm |
| Puterea de impact | 22/24kW |
| Flux de impact | 105L / min / 138L/min |
| Presiunea impactului | 220BAR / 200BAR |
| Frecvența de impact | 53Hz 57Hz |
| Cuplu | 1050N.m / 955N.m |
| Viteză rotativă | 215 rpm / 236rpm |
02. Drill Boom Ansamblu
Boom -ul mecanic este compus dintr -un mecanism de ghidare, un braț de leagăn, un cilindru de leagăn, un ansamblu reductor de motor, un rulment de înclinare și o paranteză de elice.
| Foraj unghiul de înclinare a boom -ului | înainte 25 de grade, după 65 de grade |
| Max. Interval de găuri paralele cu o singură poziționare | 3000 mm |
| Unghiul de ratare a boom -ului | 360 grad |
| Unghiul de leagăn independent al suportului de propulsor | -45 grad la gradul +45 |
| Stroke de reglare a elicei | 1200 mm |
03. Ansamblul Gassis
Creați o soluție cuprinzătoare pentru gestionarea eficientă a furtului uman
| Lățimea generală | 2000 mm |
| Baza roții | 3000 mm |
| Gradabilitate | 14 grade |
| Max. Clearance la sol | 200 mm |
| Unghi de abordare/plecare | 20 de grade |
04. Sistem de motor
Yuchai CN IV Standard Emmission
| Model | Ycf 30100- t480 |
| Putere evaluată | 73,5kw |
| Viteza de rotație nominală | 2400 rpm |
05. Sistem hidraulic
Sistemul hidraulic adoptă un sistem matur mediu și de joasă presiune, cu bun
performanță și fiabilitate ridicată
| Presiunea sistemului | 22 MPA |
| Capacitatea rezervorului de ulei hidraulic | 180 L |
06. Sistem electric
| Tensiune/frecvență | 380V/50Hz |
| Putere motorie | 75 kW |
| Putere de intrare | 85 kW |
| Protecția siguranței | Protecția la scurgeri, protecția împotriva suprasarcinării, protecția pe scurtcircuit, etc. |
07. Sistem de apă
| Puterea pompei de apă | 3 kW |
| Deplasare evaluată | 83,3L /min (12 bar) |
| Presiune de ieșire | 12 bar |
| Min.inlet Pression | 4 bar |
08. Elice
Creați o soluție cuprinzătoare pentru gestionarea eficientă a furtului uman
| Lungimea conductei de foraj | 1220/1525mm |
| Diametrul forajului | 64-102 mm |
| Adâncimea economică de foraj | 35/41m |
| Lovitură de foraj rock | 1930 mm |
| Lungime totală | 3400mm |
| Max. propulsie | 47kn |
| Accident vascular cerebral de compensare a fasciculului de propulsie | 1200mm |
Parametrul tehnic principal
| 01, parametru de bază | 2), fascicul de propulsie | ||
| Greutate (kg) | 17500.00 | Lungime totală | 3200/3400mm |
| Dimensiuni de transport (MM) | 8500*2380*3100 | Max.propsie (KN) | 47 |
| Raza de întoarcere (mm) | 3050/5670 | 03), șasiu | |
| 02, configurație | Motor | Yuchai 73,5kw, Cn IV | |
| 1) burghiu de rocă | Lățimea generală a șasiului (MM) | 2000 | |
| Model | HC95LQW/22U | Viteza de călătorie (km/h) | 10 |
| Marca | Montabert/Epiroc | Garda la sol (mm) | 200 |
| Puterea de impact (KW) | 24 / 22 | 4), Sistem de aer | |
| Flux de impact (L/min) | 138 /105 | Deplasare (L/min) | 700 |
| Frecvența de impact (Hz) | 57/53 | Putere (KW) | 3 |
| Diametru de foraj (mm) | 64-102 | Presiune de evacuare (bară) | 10 |
